三效蒸發器脫鹽
三效蒸發器脫鹽法是利用濃縮結晶系統將廢液中的無機鹽通過蒸發的方式加以去除的方法。三效蒸發器是由相互串聯的三個蒸發器組成,生蒸汽被引入效,加熱其中的廢液,產生的蒸氣被引入第二效作為加熱蒸氣,使第二效的廢液以比第一效更低的溫度蒸發,這個過程一直重復到最后一效。凝水返回?zé)嵩刺?,其它各效凝水匯集后作為淡化水輸出,一份的蒸氣投入,可以蒸發出多倍的水出來。同時,高鹽廢水經過由第一效到最末效的依次濃縮,在最末效達到過飽和而結晶析出,由此實現鹽分與廢水的固液分離。
在含鹽廢水的處理過程中,含鹽廢水進入三效濃縮結晶裝置,經過三效蒸發冷凝的濃縮結晶過程,分離為凝水和濃縮晶漿廢液;無機鹽和部分有機物可結晶分離出來,經離心機甩干;凝水可返回生產系統加以利用。
三效蒸發器脫鹽法具有技術成熟、可處理廢水范圍廣、占地面積小、處理速度快、節能等優點,隨著化工產業的發展,越來越多的高含鹽廢水需要處理,三效蒸發器脫鹽法的應用將越來越廣。
三效蒸發器可應用于處理化工生產、食品加工廠、醫藥生產、石油和天然氣采集加工等企業在工藝生產過程中產生的高含鹽廢水,適宜處理的廢水含鹽量為3.5% ~25%(質量百分比)。

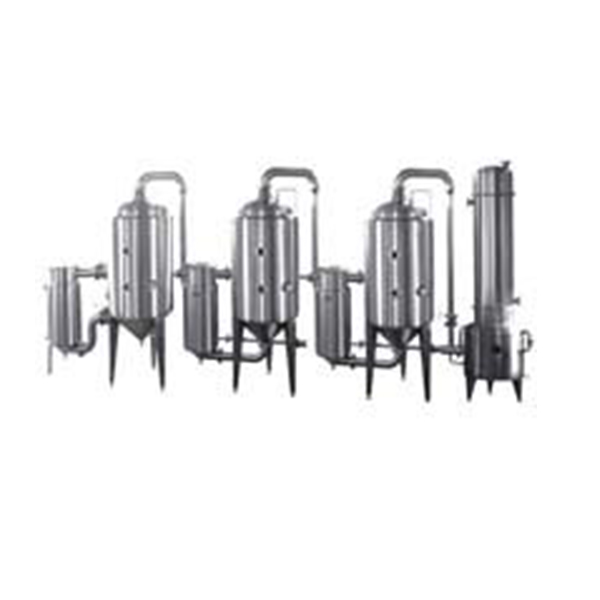

三效蒸發器主要由相互串聯的三組蒸發器、冷凝器、鹽分離器和輔助設備等組成。三組蒸發器以串聯的形式運行,組成三效蒸發器。整套蒸發系統采用連續進料、連續出料的生產方式。高含鹽廢水首先進入一效強制循環結晶蒸發器,結晶蒸發器配有循環泵,將廢水打入蒸發換熱室,在蒸發換熱室內,外接蒸氣液化產生汽化潛熱,對廢水進行加熱。由于蒸發換熱室內壓力較大,廢水在蒸發換熱室中在高于正常液體沸點壓力下加熱至過熱。加熱后的液體進入結晶蒸發室后,廢水的壓力迅速下降導致部分廢水閃蒸,或迅速沸騰。廢水蒸發后的蒸氣進入二效強制循環蒸發器作為動力蒸氣對二效蒸發器進行加熱,未蒸發廢水和鹽分暫存在結晶蒸發室。一效、二效、三效強制循環蒸發器之間通過平衡管相通,在負壓的作用下,高含鹽廢水由一效向二效、三效依次流動,廢水不斷地被蒸發,廢水中鹽的濃度越來越高,當廢水中的鹽分超過飽和狀態時,水中鹽分就會不斷地析出,進入蒸發結晶室的下部的集鹽室。吸鹽泵不斷將含鹽的廢水送至旋渦鹽分離器,在旋渦鹽分離器內,固態的鹽被分離進入儲鹽池,分離后的廢水進入二效強制循環蒸發器加熱,整個過程周而復始,實現水與鹽的最終分離。冷凝器連接有真空系統,真空系統抽掉蒸發系統內產生的未冷凝氣體,使冷凝器和蒸發器保持負壓狀態,提高蒸發系統的蒸發效率。在負壓的作用下,三效強制循環蒸發器中的廢水產生的二次蒸氣自動進入冷凝器,在循環冷卻水的冷卻下,廢水產生的二次蒸氣迅速轉變成冷凝水。冷凝水可采用連續出水的方式,回收至回用水池。
三效蒸發器脫鹽
三效蒸發器脫鹽法是利用濃縮結晶系統將廢液中的無機鹽通過蒸發的方式加以去除的方法。三效蒸發器是由相互串聯的三個蒸發器組成,生蒸汽被引入效,加熱其中的廢液,產生的蒸氣被引入第二效作為加熱蒸氣,使第二效的廢液以比第一效更低的溫度蒸發,這個過程一直重復到最后一效。凝水返回?zé)嵩刺?,其它各效凝水匯集后作為淡化水輸出,一份的蒸氣投入,可以蒸發出多倍的水出來。同時,高鹽廢水經過由第一效到最末效的依次濃縮,在最末效達到過飽和而結晶析出,由此實現鹽分與廢水的固液分離。
在含鹽廢水的處理過程中,含鹽廢水進入三效濃縮結晶裝置,經過三效蒸發冷凝的濃縮結晶過程,分離為凝水和濃縮晶漿廢液;無機鹽和部分有機物可結晶分離出來,經離心機甩干;凝水可返回生產系統加以利用。
三效蒸發器脫鹽法具有技術成熟、可處理廢水范圍廣、占地面積小、處理速度快、節能等優點,隨著化工產業的發展,越來越多的高含鹽廢水需要處理,三效蒸發器脫鹽法的應用將越來越廣。
三效蒸發器可應用于處理化工生產、食品加工廠、醫藥生產、石油和天然氣采集加工等企業在工藝生產過程中產生的高含鹽廢水,適宜處理的廢水含鹽量為3.5% ~25%(質量百分比)。
三效蒸發器主要由相互串聯的三組蒸發器、冷凝器、鹽分離器和輔助設備等組成。三組蒸發器以串聯的形式運行,組成三效蒸發器。整套蒸發系統采用連續進料、連續出料的生產方式。高含鹽廢水首先進入一效強制循環結晶蒸發器,結晶蒸發器配有循環泵,將廢水打入蒸發換熱室,在蒸發換熱室內,外接蒸氣液化產生汽化潛熱,對廢水進行加熱。由于蒸發換熱室內壓力較大,廢水在蒸發換熱室中在高于正常液體沸點壓力下加熱至過熱。加熱后的液體進入結晶蒸發室后,廢水的壓力迅速下降導致部分廢水閃蒸,或迅速沸騰。廢水蒸發后的蒸氣進入二效強制循環蒸發器作為動力蒸氣對二效蒸發器進行加熱,未蒸發廢水和鹽分暫存在結晶蒸發室。一效、二效、三效強制循環蒸發器之間通過平衡管相通,在負壓的作用下,高含鹽廢水由一效向二效、三效依次流動,廢水不斷地被蒸發,廢水中鹽的濃度越來越高,當廢水中的鹽分超過飽和狀態時,水中鹽分就會不斷地析出,進入蒸發結晶室的下部的集鹽室。吸鹽泵不斷將含鹽的廢水送至旋渦鹽分離器,在旋渦鹽分離器內,固態的鹽被分離進入儲鹽池,分離后的廢水進入二效強制循環蒸發器加熱,整個過程周而復始,實現水與鹽的最終分離。冷凝器連接有真空系統,真空系統抽掉蒸發系統內產生的未冷凝氣體,使冷凝器和蒸發器保持負壓狀態,提高蒸發系統的蒸發效率。在負壓的作用下,三效強制循環蒸發器中的廢水產生的二次蒸氣自動進入冷凝器,在循環冷卻水的冷卻下,廢水產生的二次蒸氣迅速轉變成冷凝水。冷凝水可采用連續出水的方式,回收至回用水池。
